Marx-Generator

(noch im Bau)



Ziel ist der Bau eines Marx-Generators, mit welchem man Spannungen von ungefähr 500 000 Volt erzeugen kann. Dies entspricht einer Funkenlänge von ca. 50cm.

Heute konnte ich wieder ein paar Bauteile beschaffen, um dieses Interessante Projekt zu verwirklichen. Dies hatte zur Folge, dass der erste Prototyp geboren wurde. Schon sind die ersten Probleme aufgetreten. Die Widerstände quittieren ihren Dienst leider nach wenigen Überschlägen..... Doch auch dieses Problem lässt sich sicherlich lösen!

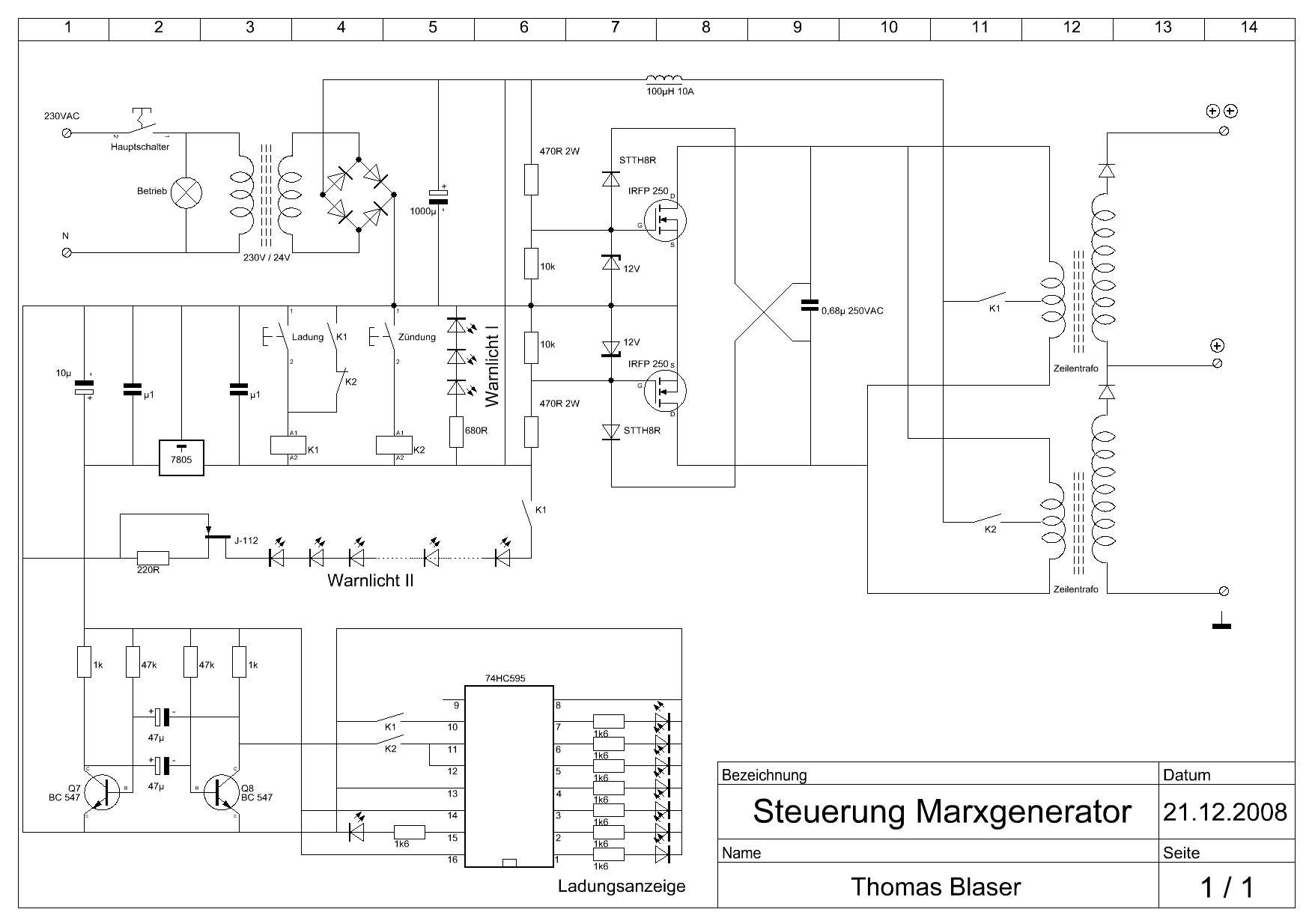

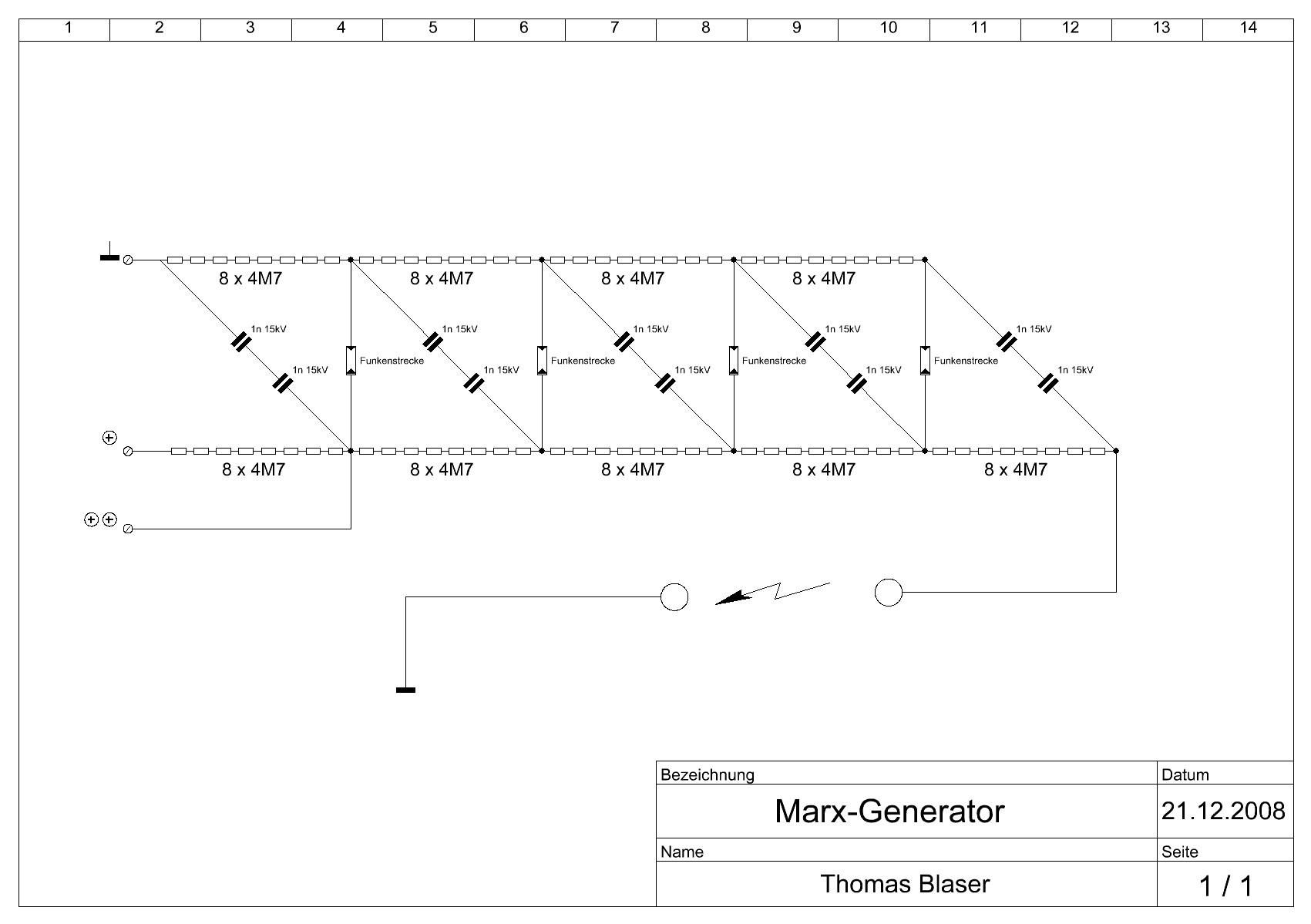

Schema:



Trotzdem sind schon ein paar Bilder entstanden:

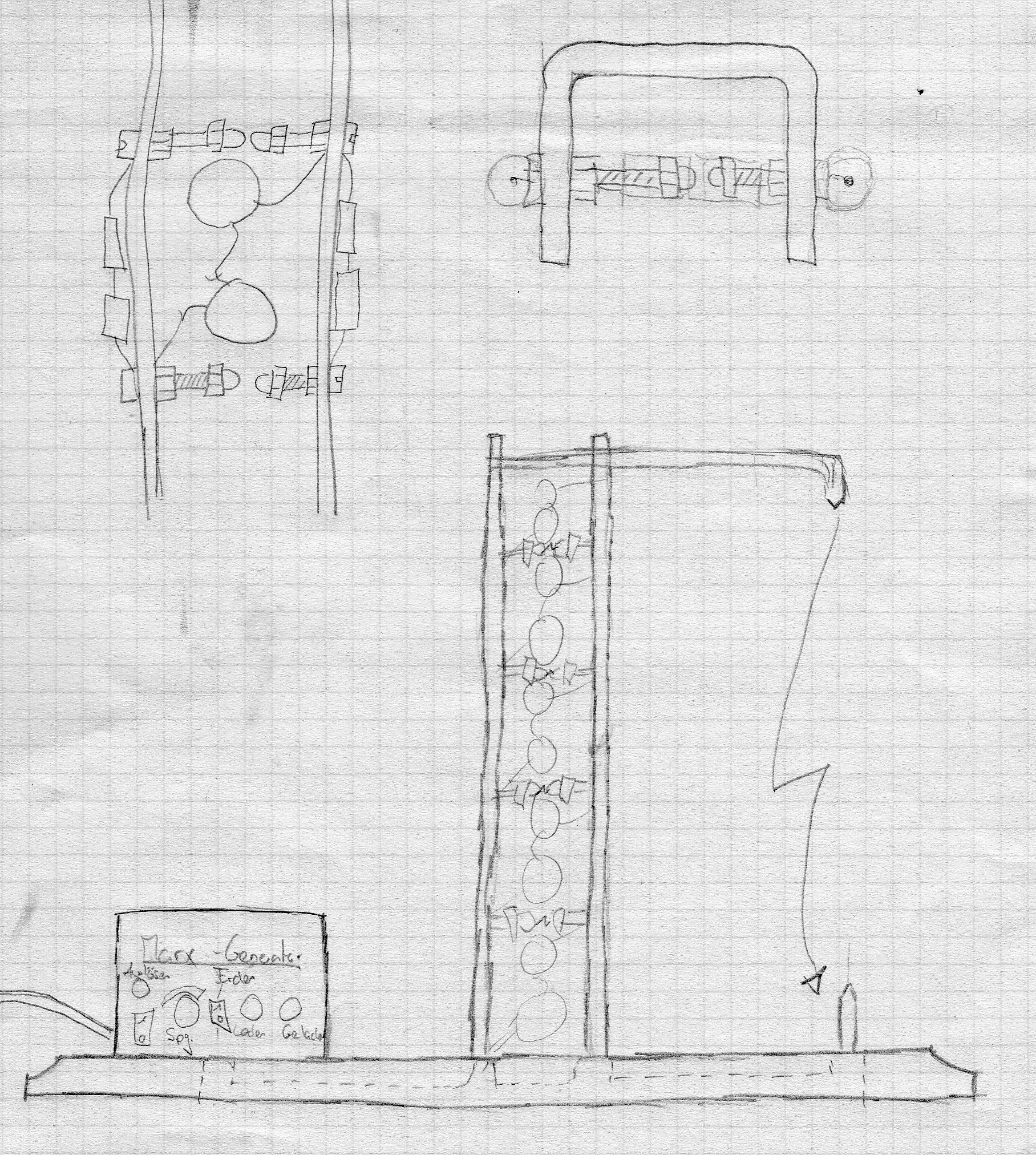

Erste Ideenskizze

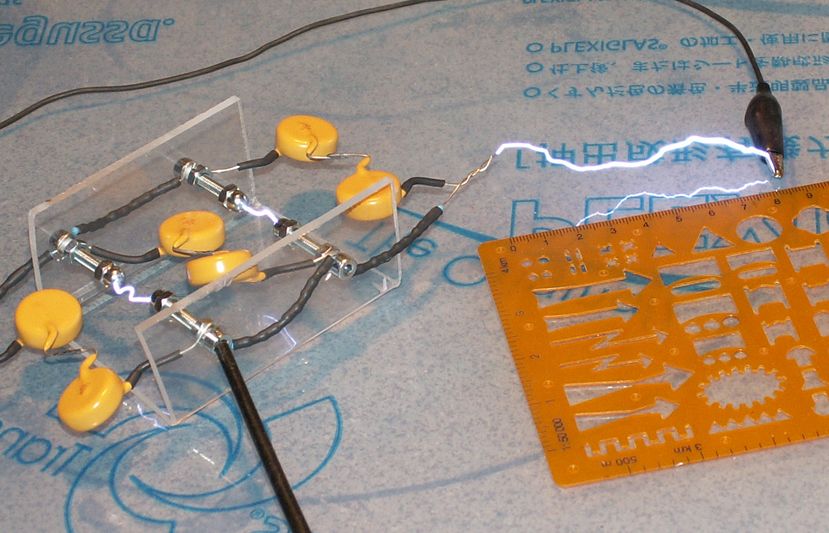

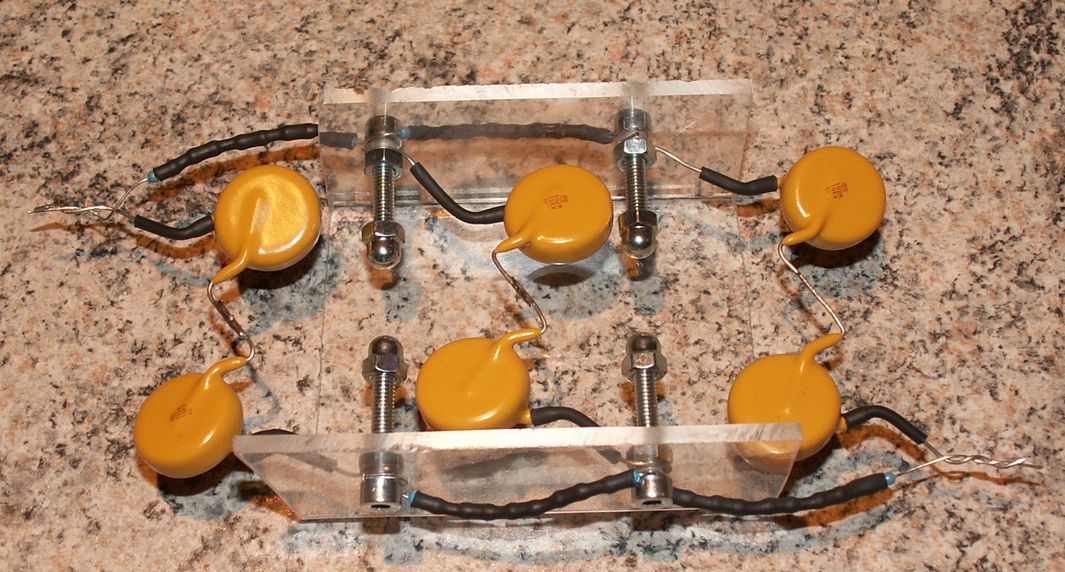

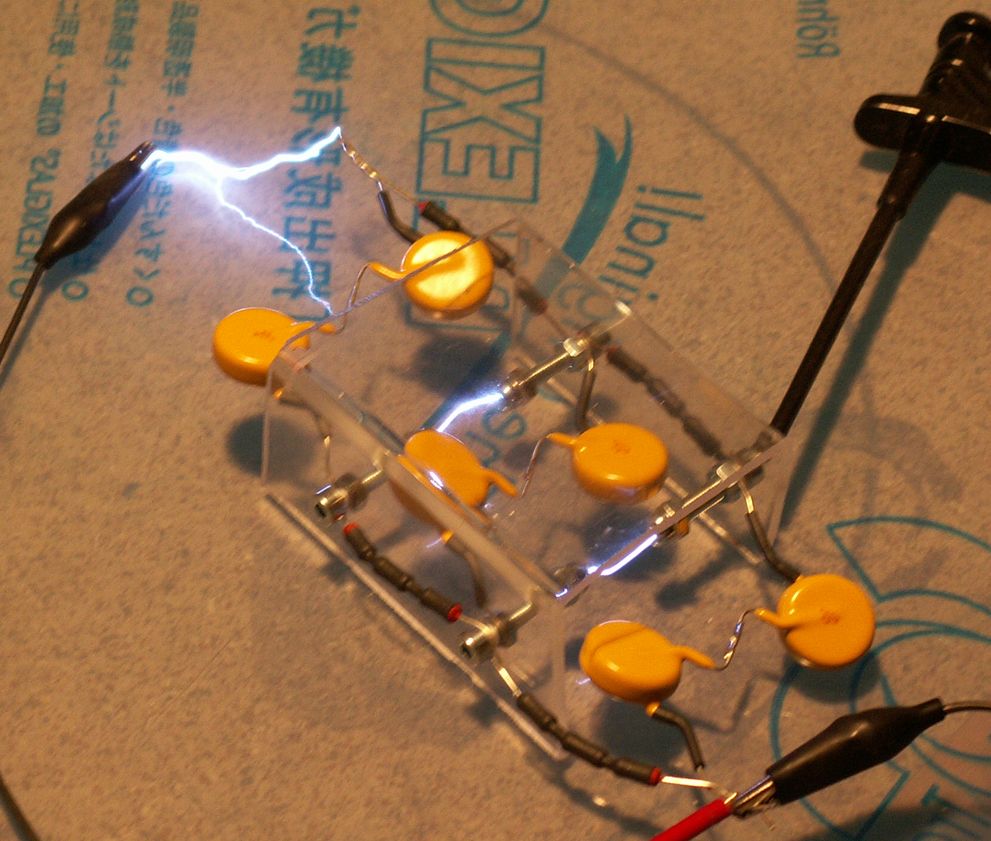

Erster erfolgreiche Testaufbau



Das Problem der Widerstände ist nun auch schon gelöst. Man sollte vielleicht schon in der Planung etwas rechnen, und die Widerstände nicht nach Gefühl auswählen. Die verwendeten Widerstände wurden Kurzzeitig 1500 Mal überbelastet..... Ist wahrscheinlich etwas viel! Die neu berechneten Widerstände werden nun nur noch 12 Mal überbelastet (Sehr Kurzzeitig!)! Dies sollte eigentlich funktionieren.



Mit drei Stufen wird bereits eine Funkenlänge von über 8cm erreicht. Wenigstens diese Berechnungen stimmen!
