Nixie Uhr

Mein bisher schönstes (und wohl auch teuerstes) Projekt, ist der Bau einer Nixie Uhr mit DCF Funk-Empfang und Steuermöglichkeit vom PC aus.

Wer genauer sehen möchte, um was es sich hier handelt, der kann sich diese einfache Nixieuhr herunterladen: nixieclock.exe

Bei diesem Projekt stützte ich mich auf die Anleitung, welche auf der Seite http://www.stefankneller.de/elektronik/nixieuhr/nixie.html nachzulesen ist.

Angefangen hat alles mit dem Kauf von 6 russischen Nixieröhren (IN-18) über Ebay. Daraus sollte auch eine Uhr entstehen. Diese musste natürlich funkgesteuert sein. Da ich aber noch keinerlei Erfahrung im Programmieren besitzte, entschloss ich mich die Schaltung Diskret aufzubauen.

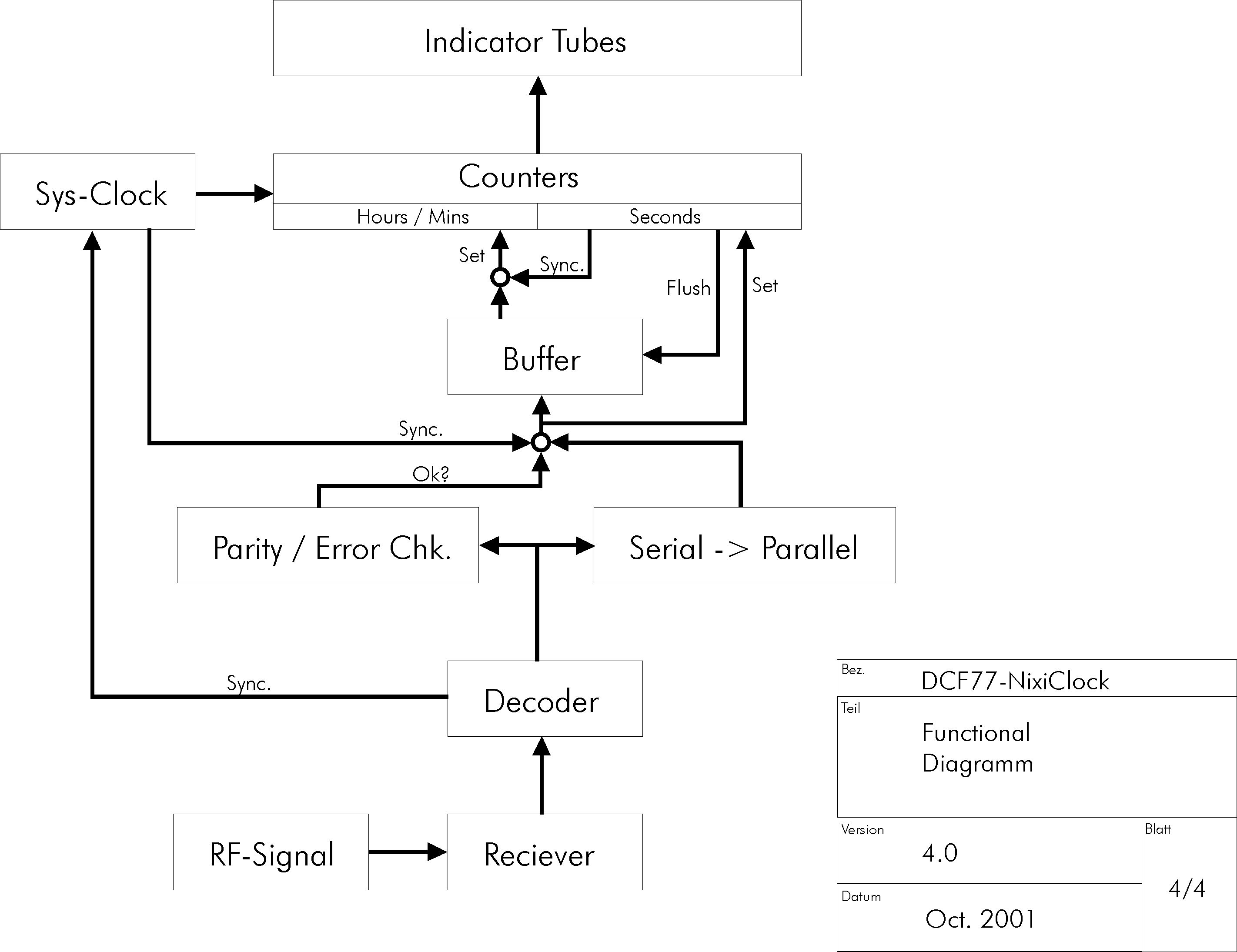

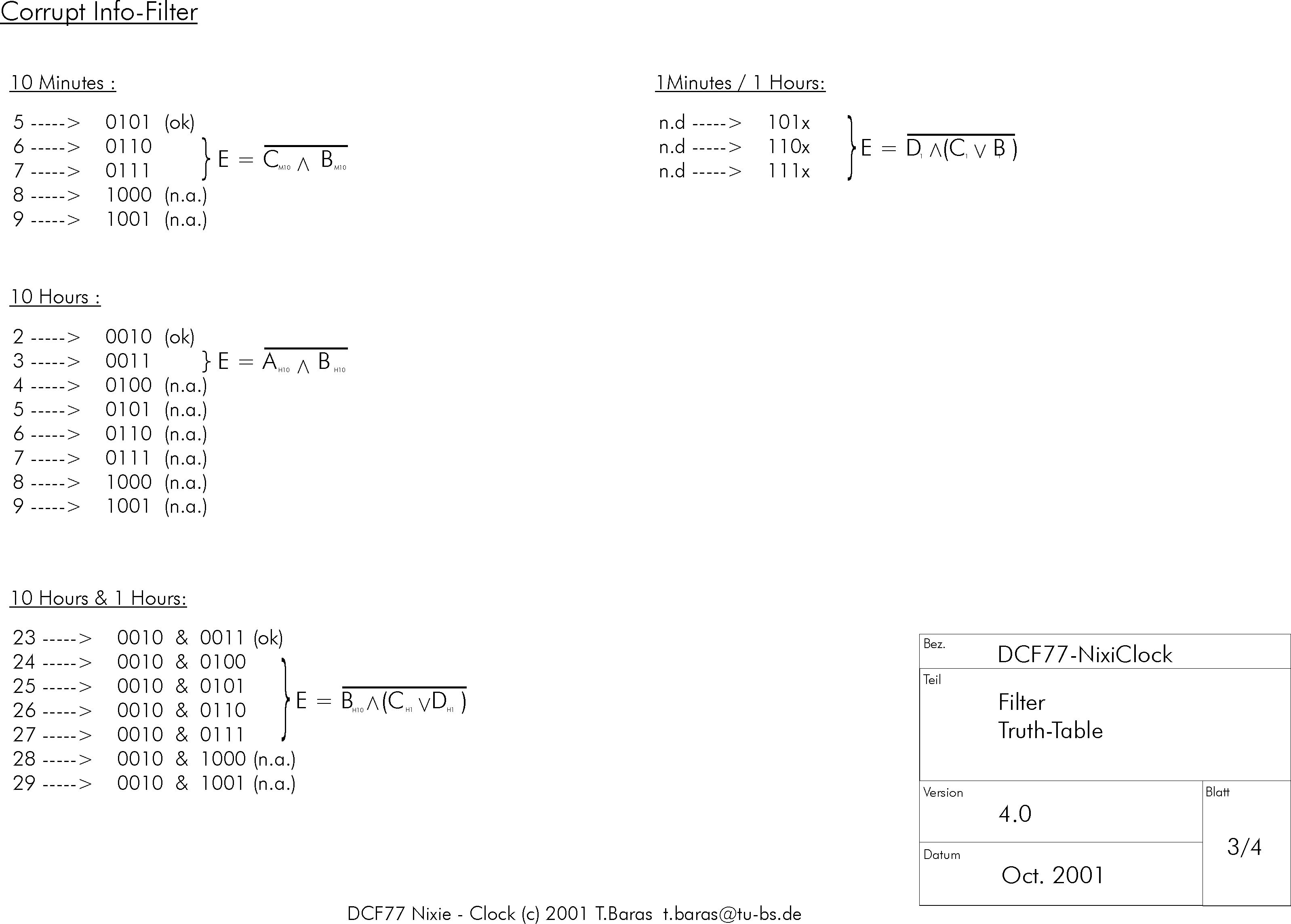

Dazu fand ich folgendes Schema im Internet (weis leider nicht mehr genau wo):

Ich besorgte mir auch schon die nötigen Bauteile.

Da ich aber zu diesem Zeitpunkt noch keine Platinen ätzen konnte und ich somit alles auf Lochrasterplatinen aufbauen müsste, blieb dieses Projekt leider ziemlich lange unberührt.

Nach dem Aufbau meines Ätz-Systems erwachte nun dieses Projekt wieder zum Leben. Da ich leider zum obigen Schema kein Layout besass, entschied ich mich kurzerhand um. Nun sollte doch eine Mikrokontroller gestützte Version gebaut werden.

Da die Internetseite http://www.stefankneller.de/elektronik/nixieuhr/nixie.html den Aufbau dieser Uhr so gut dokumentiert, füge ich an dieser Stelle nur noch ein paar Bilder an:

Platinen.... Obere Platine habe ich selbst gezeichnet. Wenn jemand die selbe Uhr mit den selben Röhren aufbauen möchte könnte ich natürlich das Layout zur Verfügung stellen. (Kontakt)

Modularer Aufbau: Controllerplatine, Nixiplatine und DCF Modul (Conrad: 641138 - 62)

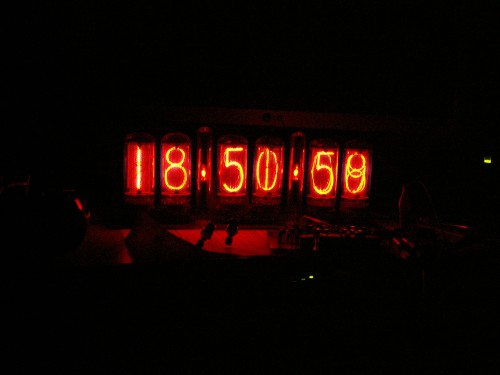

Erster Funktionstest

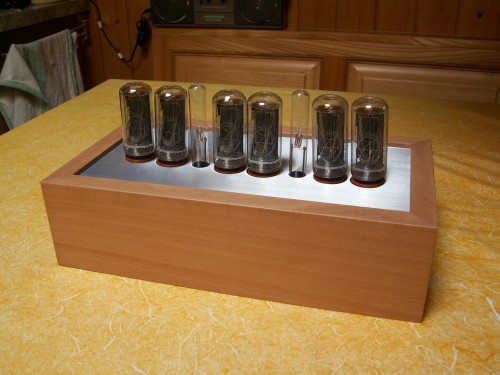

Nach dem Einbau ins Gehäuse (Apfelbaum)

Vielen Dank an dieser Stelle an den Erbauer und den Holzlieferanten!

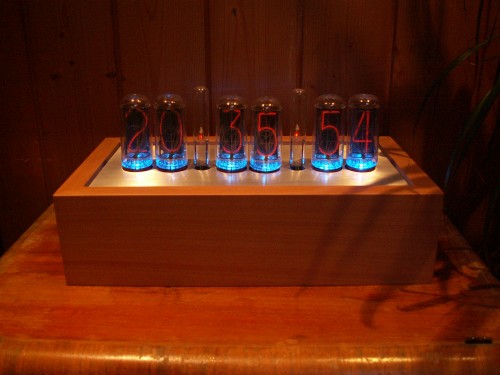

Mit eingeschalteter LED Beleuchtung

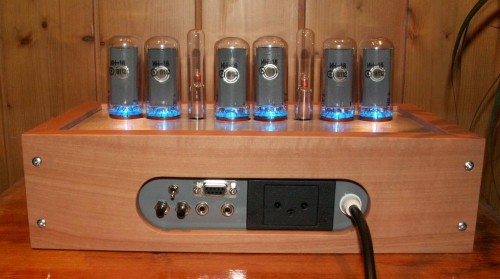

Rückseite: Steckdose ist über die Uhr gesteuert. Somit lässt sich die Uhr auch als Schaltuhr oder Wecker benutzen.

Durch die relativ lange Belichtungszeit sind mehrere Ziffern erkennbar.
